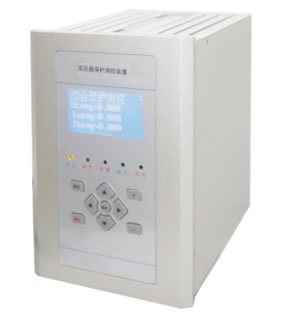

ERD系列數字式保護測控裝置適用于110KV、35KV以下各電壓等級的間隔單元的保護測控、具有完善的保護、測量、控制、備用電源自投及通信監視功能、為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其他保護、電動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝、也可就地安裝于高低壓開關柜。
ERDB500系列微機綜合保護裝置
? ERDB501F通用保護測控裝置
? ERDB502XL線路保護測控裝置
? ERDB503B變壓器測控裝置
? ERDB504HB變壓器后備保護裝置
? ERDB505D所用變壓保護測控裝置
? ERDB507C電容器保護測控裝置
? ERDB508FB發電機后備保護裝置
? ERDB509M電動機測控裝置
? ERDB510PT智能PT并列裝置
? ERDB511BC變壓器差動保護裝置
? ERDB512FC發電機差動保護裝置
? ERDB513MC電動機差動保護裝置
? ERDB580系列經濟型微機綜合保護裝置
? ERDB581通用型微機綜合保護裝置
? ERDB586備自投保護裝置
? ERDB589電動機保護測控裝置

裝置特點
◆采用全密封式結構，具有良好的抗震、防塵性能。
◆小型化設計、體積小，重量輕，外形美觀，安裝方便。
◆采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強
◆全漢化液晶顯示，人機界面清晰易懂、操作整定極為方便。
◆裝置供電電源為交直流兩用，控制回路電源DC220V(DC110V、AC220V、AC110V須定貨時注明)
◆具有RS485總線串行通信口，并集成了MODBUS標準通信規約。
◆具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失。
◆具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄、所有信息掉電保持。
◆外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能。
◆內部集成零序電流(電壓)合成運算可外加零序CT(PT)也可不外加零序CT(PT)，實現零序過流過壓保護。
◆采用精密合成算法，可通過按鍵實現V-V接法與Y接法通用。
◆具有完整的斷路器操作回路。
◆超低功耗。

引用標準
GB6162-85 《靜態繼電氣及保護裝置的電氣干擾試驗》
GB7261-87 《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 《計算機站場地技術條件》
GB14258-93 《繼電保護和安全自動化裝置技術規程》
GB50062-92 《電力裝置的繼電保護和自動化裝置設計規范》
DL/T527-2002 《靜態繼電保護裝置逆變電源技術》
IE870-5-103 《繼電保護信息接口標準》
GB/T15145-94 《微機線路保護裝置通用技術條件》
GB/T16435.1-1996 《遠動設備及系統和接口（電氣特征）》
GB/T17626.2 《靜電放電抗擾度試驗》
GB/T17626.3 《射頻電磁場輻射抗擾度試驗》
GB/T17626.4 《電快速瞬變脈沖群抗擾度試驗》
GB/T17626.5 《浪涌沖擊抗擾度試驗》
GB/T176.26.6 《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 《工頻磁場抗擾度試驗》
GB/T17626-1998 《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置和沖擊與碰撞試驗》

裝置結構
結構
采用標準機箱，整面板、背插式結構，嵌入式、后接線安裝方式，強弱電隔離，大大加強了其產品的電氣性能。

插件
本裝置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件為裝置的核心，為高度集成的CPU，其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括電源和模擬量采集；TRIP插件包括出口、開入和操作回路。

CPU
1) CPU系統
CPU系統由微處理器CPU，大容量的ROM、RAM及Flash Memory，使得該CPU具有極強的數據處理及記錄能力，可以實現各種復雜的故障處理方案和記錄大量的故障數據，可記錄的事件數不少于500次。保護定值等運行配置信息也存入該儲存器中，這些信息在裝置掉電后均不會丟失。
2) 開關量輸入及輸出部分
開入量分為內部開入和外部開入，內部開入采用DC5V開入，電源由裝置電源本身提供，外部開入采用一級光耦，實現DC220V直接輸入電平。
開出是用于驅動出口的繼電器，共有2個，一個為跳閘繼電器，一個為合閘繼電器。
3) 通信部分
本插件內含通信速度極高、具備通用性接口的RS485總線網絡芯片，RS485網為本裝置接入系統的主要通信接口。
4）時鐘回路
插件內設置了硬件時鐘回路，采用的時鐘芯片精度高，并配有電池以掉電保持。
另外，CPU插件采用了多層印制板及表面封裝工藝，外觀小巧，結構緊湊，大大提高了裝置的可靠性及抗電磁干擾能力。
開入、開出及操作回路
1) 外部開入回路：設置有8路外部開入回路，均采用DC220V直接開入方式，裝置軟件采取了防抖措施，避免了誤發信。
2) 邏輯繼電器：邏輯繼電器由CPU插件直接驅動，這類繼電器包括：跳閘繼電器、合閘繼電器。
交直流回路
1) 直流逆變電源：DC220V電壓輸入經抗干擾濾波回路后，利用逆變原理輸出本裝置需要直流電壓，且采用浮地方式，同外殼不相連。
2) 模擬量采集：外部電流經隔離互感器隔離變換后，由低同濾波器輸入至模數變換器，CPU經采樣數字處理后，構成各種數字式保護繼電器，并實時計算各種測量值。UA、UB、UC、UO、IA、IB、IV、IO端子為保護模擬量輸入，la、lb、lc為測量模擬量輸入。
