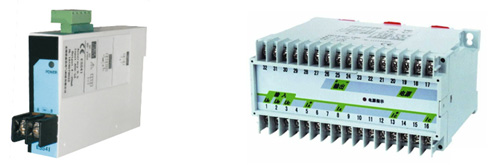

該系列電量變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號的裝置。產品符合GB/T13850-1998和IEC-688標準。
智能電量采集器是主要用于采集電網中的電量參數，同時兼測4路干接點開關量輸入，可擴充2路繼電器控制輸出，并可以實現遠程RS-485數字接口通訊（采用MODBUS-RTU 通訊協議）

性能特點
? 采集測量回路中全電量參數
? 可擴展4路開關量輸入，2路繼電器控制輸出
? 選配RS-485通訊口，采用Modbus-RTU通訊協議
? 精度等級高,采用高精度A/D進行交流采樣,真有效值計算
? 無電位器設計，免除傳統采集器電位器容易松動帶來誤差大的問題

技術指標
■測量精度（RMS真有效值）
電壓 0.5級、0.2級
電流 0.5級、0.2級
有功功率 0.5級
無功功率 0.5級
功率因數 0.5級
頻率 分辨率 0.02Hz

■信號輸入
接線方式 單相、 三相三線、三相四線
額定電壓 AC 57.7V、AC 100V、AC 220V、AC 380V
額定電流 AC 1A、AC 5A
過負載 電壓：1.2倍（持續）、2倍/10秒（瞬時）
電流：1.2倍（持續）、10倍/1秒（瞬時）
功耗 電壓：＜0.1VA/相，電流：＜0.4VA/相
阻抗 電壓：≥1MΩ，電流：＜0.1Ω
頻率 40~65Hz

■輔助電源
工作范圍 AC/DC：85V~265V DC24V、DC 48V
功耗 ＜5VA

■功能模塊
通訊接口 支持1路RS-485通訊，Modbus-RTU協議
波特率：2400~19200bpc，默認9600bpc
變送輸出 支持1-3路模擬量輸出：
0/4~20mA或0~5/10V
電能脈沖輸出 支持2路電能脈沖輸出

■環 境
工作溫度 -15℃ ~ +55℃
存儲溫度 -40℃ ~ +80℃
相對濕度 ≤93%RH,不結露、無腐蝕性氣體場所
海拔 ≤2500m

■安 全
絕緣電阻 ≥100MΩ
交流耐壓 AC 2kV

■電磁兼容性能
靜電放電 4級
電快速瞬變脈沖群 4級
浪涌（沖擊） 4級
