性能特點
? 測量電壓、電流，功率，四象限電能、復費率電能(2套、4費率、12個時段)、電壓電流總諧波畸變率
? 2-51次諧波分量測量
? 可支持最大需量，實時波形、諧波棒圖等實時特性
? 測可最大支持99條帶時標SOE事件記錄，可翻頁查詢

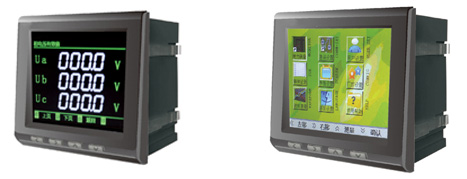

? 彩色TFT3.5"大屏幕液晶顯示，顯示風格、顏色、背景可以設置
? 最多支持6路開關量輸入及3路繼電器輸出控制
? 通訊支持：Modbus—RTU、Modbus-TCP、Profibus協議等
? 中英文語言可設置

技術指標
■顯 示
點陣彩色液晶

■測量精度
（RMS真有效值）
電壓 0.2級
電流 0.2級
有功功率 0.2級
無功功率 0.2級
功率因數 0.2級
頻率 ±0.02Hz
有功電能 0.5級
無功電能 1級

■信號輸入
接線方式 三相三線、三相四線
額定電壓 AC 57.7V、AC 100V、AC 220V、AC 380V
額定電流 AC 1A、AC 5A
過負載 電壓：1.2倍（持續）、2倍/10秒（瞬時）
電流：1.2倍（持續）、10倍/1秒（瞬時）
功耗 電壓：＜0.1VA/相，電流：＜0.4VA/相
阻抗 電壓：≥1MΩ，電流：＜0.1Ω
頻率 45~65Hz

■輔助電源
工作范圍 AC/DC：85V~265V
功耗 ＜4VA

■功能模塊
通訊接口 支持1路RS-485通訊，Modbus-RTU協議
波特率：2400~19200bpc，默認9600bpc
開關量輸入 支持4~6路干結點輸入
開關量輸出 支持3路繼電器輸出
變送輸出 支持1路模擬量輸出：0/4~20mA或0~5/10V
電能脈沖輸出 支持2路電能脈沖輸出

■環 境
工作溫度 -10℃ ~ +55℃
存儲溫度 -25℃ ~ +70℃
相對濕度 ≤93%RH,不結露、無腐蝕性氣體場所
海拔 ≤2500m

■安 全
絕緣電阻 ≥100MΩ
交流耐壓 AC 2kV

■電磁兼容性能
靜電放電 4級
電快速瞬變脈沖群 4級
浪涌（沖擊） 4級
