性能特點

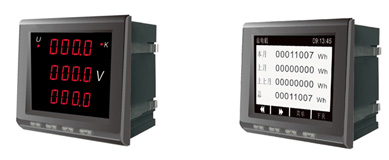

  數碼管LED或液晶LCD直觀顯示

高精度測量U、I、P、Q、H、F等電參量的有效值

  電流電壓變比可編程設置

  支持RS-485通訊口、Modbus-RTU協議

  支持開關量輸入輸出、1-3路模擬量輸出

多款外形選擇，滿足不同柜體要求

技術指標

■顯 示

數碼管LED或液晶LCD直觀顯示


■測量精度（RMS真有效值）

電壓 0.2-0.5級
電流 0.2-0.5級
有功功率 0.5級
無功功率 0.5級
功率因數 0.5級
頻率 ±0.02Hz


■信號輸入

接線方式 單相、 三相三線、三相四線
額定電壓 AC 57.7V、AC 100V、AC 220V、AC 380V
額定電流 AC 1A、AC 5A
過負載 電壓：1.2倍（持續）、2倍/10秒（瞬時）
電流：1.2倍（持續）、10倍/1秒（瞬時）
功耗 電壓：＜0.1VA/相，電流：＜0.4VA/相
阻抗 電壓：≥1MΩ，電流：＜0.1Ω
頻率 45~65Hz


■輔助電源

工作范圍 AC/DC：85V~2


■功能模塊

通訊接口 支持1路RS-485通訊，Modbus-RTU協議
波特率：2400~19200bpc，默認9600bpc
開關量輸入 標配4入，最多6入
開關量輸出 支持2路開關量輸出
變送輸出 支持1-3路模擬量輸出：0/4~20mA或0~5/10V


■環 境

工作溫度 -10℃ ~ +55℃
存儲溫度 -25℃ ~ +70℃
相對濕度 ≤93%RH,不結露、無腐蝕性氣體場所
海拔 ≤2500m


■安 全

絕緣電阻 ≥100MΩ
交流耐壓 AC 2kV


■電磁兼容性能

靜電放電 4級
電快速瞬變脈沖群 4級
浪涌（沖擊） 4級


■ 外形尺寸

面框尺寸 48×48 ；72×72 ；83×83 ；96×96
120×120
開孔尺寸 44.5×44.5 ；67×67 ；76×76 ；91×91
111×111
