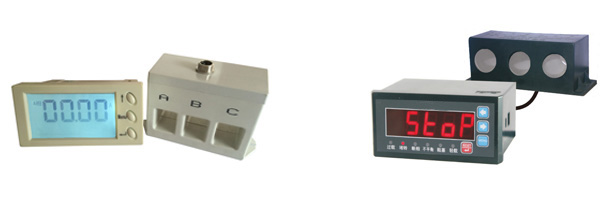

ERD300系列電動機保護控制器
日期：2019-10-16 / 人氣：
ERD300系列電動機保護控制器（以下簡稱控制器）采用先進的單片機技術，具有抗干擾能力強、集成度高、保護全面、數字化、智能化、網絡化等特點。
保護功能
控制器能對電動機運行過程中出現的過載、欠載、缺相、不平衡、堵轉、接地、溫度、欠壓、過壓等各種故障進行保護。
記錄管理功能
控制器能對電動機運行過程中出現的故障進行SOE故障事件記錄，運行管理參數記錄。對電機的運行狀態顯示。
測量顯示功能
控制器能對電動機運行的參數顯示，三相電壓、三相電流、故障類別、報警狀態、通訊狀態。對電動機運行的參數進行4~20mA變送。開關量輸入輸出。
通訊功能
控制器能實現數字通訊，采用MODBUS-RTU現場總線RS485通訊協議。
其他功能
4路或8路DI輸入、4路繼電器輸出（選配）
低壓智能保護器符合以下安全標準：
| GB14048.1-2000 | 低壓開關設備和控制設備 | 總則； |
| GB14048.4-2003 | 低壓開關設置和控制設置 | 機電式接觸器和電動機啟動器； |
| GB14048.5-2001 | 低壓開關設備和控制設置 | 控制電路電器和開關元件 |
| 第1部分：機電式控制電路電器 | ||
| GB14048.6-1998 | 低壓開關設備和控制設備 | |
| 第2部分：交流半導體電動機控制器和啟動器 | ||
功能配置
ERD300的標準配置具備啟動超時保護、過流保護、堵轉保護、短路保護、電流不平衡保護、斷相保護、欠流保護、接地保護等保護功能，過壓保護、欠壓保護、漏電保護等保護功能則作為可選。詳細的功能配置請參閱表以下功能配置表：
|
功能/形式 |
功能配置 |
||
|
標準配置 |
增選配置 |
||
|
保 |
啟動超時保護 |
√ |
|
|
過載保護 |
√ |
|
|
|
堵轉保護 |
√ |
|
|
|
短路保護 |
√ |
|
|
|
不平衡保護 |
√ |
|
|
|
斷相保護 |
√ |
|
|
|
欠流保護 |
√ |
|
|
|
接地保護 |
√ |
|
|
|
過壓保護 |
|
√ |
|
|
欠壓保護 |
|
√ |
|
|
漏電保護 |
|
√ |
|
|
控 |
保護模式 |
√ |
|
|
直接啟動模式 |
|
√ |
|
|
雙向可逆啟動模式 |
|
√ |
|
|
星/三角啟動兩繼電器控制模式 |
|
√ |
|
|
線路保護 |
|
√ |
|
|
數字通訊 |
1路RS485接口，通訊協議：MODBUS-RTU |
|
√ |
|
模擬量輸出 |
1路DC4～20mA模擬量變送輸出，對應電量可編程選擇 |
|
√ |
|
光耦輸入信號 |
4個DI，不同控制模式具有不同的定義和作用 |
|
√ |
|
光耦輸入信號 |
8個DI，不同控制模式具有不同的定義和作用 |
|
√ |
|
繼電器輸出 |
3個DO，不同控制模式具有不同的作用 |
√ |
|
|
繼電器輸出 |
4個DO，不同控制模式具有不同的作用 |
|
√ |
|
測量顯示 |
三相電流 |
√ |
|
|
三相電壓、漏電電流 |
|
√ |
|
|
保護定值設定 |
各種保護定值查詢、整定 |
√ |
|
