性能特點
? 全電量測量（測量 I,U,P,Q,F,WH等）
? 內置4路繼電器，可設置成直接啟動方式、正反啟動方式、星/三角啟動兩繼電器方式、自耦變壓器啟動兩繼電器模式、雙速電機啟動模式、斷路器直接啟動模式和保護方式
? 保護功能齊全，每種保護功能可實現保護的投退、報警或跳閘
? 最大保存最近99條帶時標故障記錄
? 可編程模擬量輸出功能，標準RS-485通訊接口
? 模塊化設計，體積小，結構靈活；與標準80型尺寸相同
? 可以測量電壓、電流、溫度和頻率信號為保護提供更多依據
? 超寬范圍工作電源AC/DC 85-265V

技術指標
■顯示
筆段LCD顯示/點陣LCD全中文顯示

■測量精度
精度 0.5級

■信號輸入
電機額定電壓 AC380V AC660V
額定電流 0.5-820A
溫度（選配） -40℃~+80℃
漏電流 （選配） 0~1A
功耗 ＜5 VA
頻率 50/60Hz

■輔助電源
AC/DC 85~265V

■功能模塊
通訊接口 支持1路RS-485通訊，Modbus-RTU協議
變送輸出 支持1路模擬量輸出：4~20mA（選配）
開關量輸出 ESS401 4入3出，ESS403 7入4出
繼電器觸點容量 5A/250VAC ，5A/30VDC(常開觸點)

■產品標準
GB/T 14048.1 低電壓開關設備和控制設備總則
GB/T 14048.4 低壓開關設備和控制設備 低壓機電式接觸器和電動機起動器
JB/T 10613-2006 數字式電動機綜合保護裝置通用技術條件
JB/T 10736-2007 低壓電動機保護器

■環 境
工作溫度 -20℃~+60℃
存儲溫度 -40℃~+80℃
相對濕度 ≤93%RH
海拔 不超過3000米
大氣條件 使用地點不允許有易爆介質，以及含有腐蝕金屬和破壞絕緣的氣體和導電介質

■安 全
絕緣電阻 ≥100MΩ
交流耐壓 AC2KV/min

■電氣試驗
靜電放電 嚴酷等級III級
浪涌沖擊 嚴酷等級III級
耐壓特性 電源/輸入輸出兩兩之間 AC2kV/1min

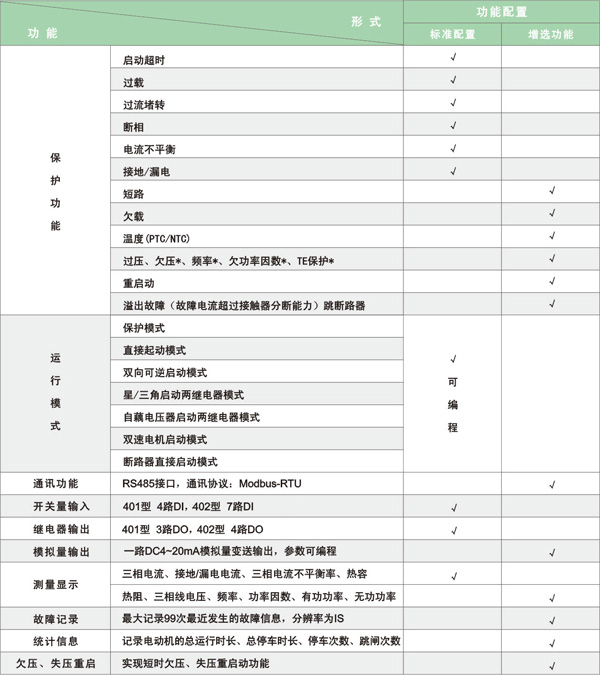

功能配置
