行業特點：
大型石化企業內采用何種供配電方式，既能滿足生產需要，又能使供配電系統安全、可靠、經濟、合理地運行是擺在我們面前急需解決的新問題，這與大型石化企業供配電特點密切相關。下面就簡單介紹一下石化企業的供配電特點：
1．對供配電要求較高，負荷相對平穩。
2．由于石化企業供配電系統內具有大量異步電動機的運行，因此，應對其功率因數進行有效的補償。
3．要為今后的逐步擴容留出余地。

硬件配置：
● 對于配電柜進線處安裝ERD96-Z/YHS電力儀表，不僅可以測量電壓、電流、頻率、功率及功率因數等參數，還可以進行電力品質因數的測量。電度計量功能可以使企業的用電量有一個參照，為企業節能減排提供依據。數據記錄功能能夠記錄所有測量參數，在日后系統分析時提供所需數據。豐富的I/O擴展模塊可為提供多路的輸入輸出接口，同時多樣子的組網方式為網絡連接提供了方便。
● 由于石化企業中有大量的異步電動機，因此功率因數補償是十分必要的。因此在電容補償柜安裝ERD96-Z/YHS、ERD96-PF等多功能網絡電力儀表，進行電力品質的全面監測。
● 同時大量的電動機的存在也需要安裝電動機保護器，可以選擇ERD600智能型電動機保護控制器，可以提供保護功能有過載、缺相、欠載、空載、堵轉、漏電、相電流不平衡、轉速、溫升等。
● 根據各回路所需監測量進行各參數監測。若關心回路電流，可選配ERD72-AI3網絡電力儀表；若需要監測電流與電壓，則選配ERD80-Z；若需要多功能電力儀表，可選配ERD96-Z/YH，不僅可以監測各電力分量，還有電力品質參數測量。同時豐富的I/O與RS485總線接口可以方便數據的傳輸，為智能配電提供了可能。
● 由于當今電氣火災的高發頻率，此類企業也應該安裝電氣火災探測器，
做到及時發現，盡早控制。ERDL902為單相電流監測，ERDL902為多路電流監測，12路剩余電流（與線電流復用）報警，同時具有溫度監測，報警及輸入輸出功能。探測器通過測量剩余電流、線路溫度，發現異常進行聲光報警，可有效阻止火災發生。


軟件系統配置：

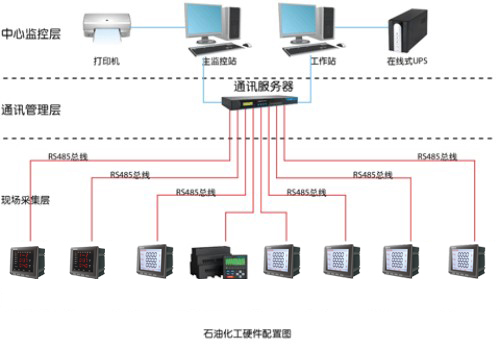

智能化配電監控系統從結構上分為三個層次，現場設備層，網絡通訊層，監控管理層?，F(xiàn)場設備層由智能斷路控制器、電動機保護器、各種電參量測控儀表及漏電火災探測器等電力自動化產品組成。網絡通訊層是由采用Modbus RTU，Profibus DP，Ethernet TCP/IP等協議模式的數據采集器等網關產品組成。監控管理層是系統的最上層部分，又是人機交互的直接窗口。由計算機等硬件設備和AcuSys System監控管理軟件等組成。下圖為智能配電系統結構框圖：
