行業特點：
現代醫院逐步向綜合化發展，功能區復雜，建筑規模龐大，各種先進的醫療設備和機電設備也伴隨著醫療技術的進步大量出現。這些變化和發展對醫院建筑供配電系統的安全性、可靠性和易維護性提出了更高的要求。因此，可靠和連續的供電是醫院得以正常運轉的前提。
首先，供配電系統是醫院最主要的能源來源，一旦供電中斷其它大部分系統將立即癱瘓，嚴重時可危及到人的生命安全。與常規的供配電系統相比智能化的供配電系統能自動、連續、實時地監控所有變、配電設備的運行/故障狀態和運行參數，還具有故障的自動應急處理能力，因此它具有更高的可靠性和更好的供電連續性；智能化的供配電系統的柔性好，可擴展性強，可以很方便地按照發展的需要進行變更和拓展；它的自動化程度很高，可大大提高整個供配電系統的管理水平，實現供配電系統的無人值守，并能提高電能的利用率，實現最大限度的節能；智能化的供配電系統還可以很方便地與其他醫院分部自動化系統聯網，從而構成完整的智能建筑自動化監控系統。

醫院智能供配電系統的主要功能及系統構成：
醫院用電負荷大多為一級和二級負荷，對供電連續性和可靠性要求很高。其中空調系統設備，是醫院主要耗電設備，需要對電能使用重點管理；有2類醫療場所對供電連續性和可靠性要求很高，需要全面監視；重要醫療檢驗科設備的主機對電能質量敏感，需要重點關注。
醫院其配電方案的基本要求如下：
1．監控結合，遇到緊急情況時第一時間通知管理人員并做出響應。
2．控制要求：
A、兩路高壓任意一路失電時，斷路器動作，母聯閉合，并向柴油發電機發出啟動命令，兩路高壓都失電時立即投入柴油發電機供電；
B、有一路變壓器或一路電路出現故障時，非保障性切斷，保護一級負荷和重要二級負荷；
C、消防優先保護。
D、UPS電源應急準備，對于醫療器械、照明用電、消防設備及電梯等設備。
3．醫療建筑中配電室基本配置
根據醫院設計容量配置變壓器臺數，高壓柜與低壓柜的面數，所有低壓柜進線到出線回路使用電力儀表進行監測，并將數據上傳至智能配電系統。
根據醫院的規模與要求，對智能配電系統的要求會有所不同，但是從本質上來講，全部都是通過多功能電力儀表采集終端數據，經通訊總線上傳至上位機系統，經過專業的系統軟件進行處理得以對智能建筑進行監視與控制。

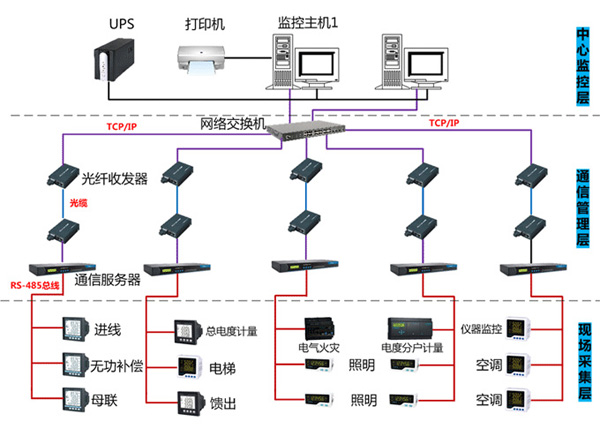

智能化供配電系統從結構來看都可分為三層：現場I/O、通訊管理層和中心控制層。其中，控制層是整個系統的控制核心，監測和控制供電系統的運行，同時也可用于人-機對話的界面、數據處理和存儲管理；現場I/O則用于現場設備狀態信號和運行參數的采集，對現場設備進行控制操作。

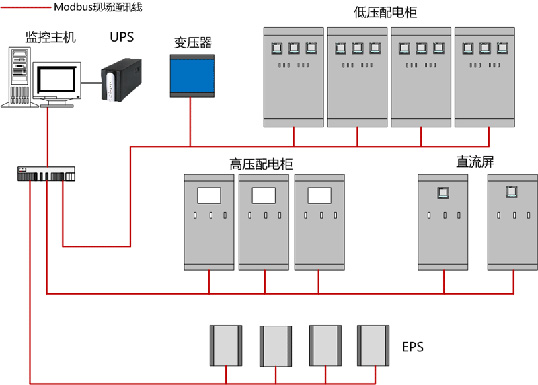

配電室中通常設置兩臺變壓器、不間斷電源EPS、UPS、直流屏和高、低壓配電柜若干面。通常在配電柜上配置電力儀表進行終端數據采集。




下面給出醫院配電方案的硬件配置：
● 所有供電場合都要采用一主、一備用電源，并設置一套大容量的EPS作為應急電源，裝配在配電站內，納入電源管理系統，對于電源的監測應選配ERD96-PF，全面監測各種電力參數和進行電度計量。
● 進線和出線處可裝配ERD96-Z/YHS、ERD96-Z/YH型儀表。儀表安裝在配電盤柜上，開口尺寸為91×91，不但能測量基本電力參數，還有分時電度、SOE記錄、數據記錄、電力品質監測功能。
● 對于各手術室、化驗室、儀器室等重要場合的回路監測可配置ERD96-Z/YH、ERD96-PF等型號儀表進行監測；若只需電流監測功能，可選配ERD72-AI3進行電流測量；ERD72-AI3進行電壓監測。同時可以進行RS485組網，上傳監測數據，方便進行分析和遠程控制。
● 電容補償柜可裝配ERD96-Z/YH或ERD96-PF儀表，不僅能監測電壓、電流、頻率、功率、頻率因數等參數，還具備電力品質因數測量功能。同時具備豐富DI/DO接口，可以進行RS485組網，方便數據上傳至上位機進行分析。
