行業特點：
隨著我國城市建設現代化水平的不斷提高，軌道交通已成為城市交通的重要組成部分。車站的中低壓配電系統不僅保證了軌道交通的正常運營和安全運行，更擔負著故障及火災情況時的緊急救援、疏散、消防等重任，車站中低壓配電系統直接影響著人民生命財產的安全。
1．軌道交通的安全運營管理對電氣設備控制自動化的要求日趨升高。
2．智能化的運營管理方式已成為軌道交通低壓系統配電管理的必然趨勢。

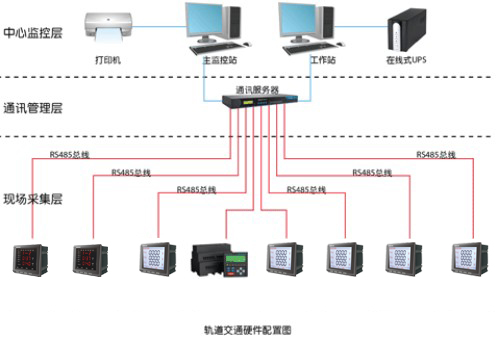

硬件解決方案：
● 進線柜裝配多功能網絡電力儀表ERD96-Z/YHS，不僅可以檢測基本電力參數，還需關注電網的電力品質參數，同時對歷史數據進行記錄，并進行越限報警。
● 對電源的監控尤其重要，可以在UPS電源上加裝電力監控儀表ERD96-Z/YH。不僅可以監測一般的電力參數，還可對諧波等電力參數進行監測，減少諧波干擾對地鐵安全穩定運行具有重大意義。
● 車站動力、照明設備配電回路由降壓變電所或環控電控室采用放射式方式供電，區間動力、照明設備配電回路由降壓變電所采用樹干式方式供電。并在配電室回路加裝ERD72-Z多功能儀表進行監控，實時監測各回路運行狀態。
● 饋出線安裝ERD96-Z進行監測，若需無功補償，則在無功補償柜加裝ERD96-PF進行監測，實時查看電力品質參數，滿足電力局對功率因數的要求。

軟件解決方案：

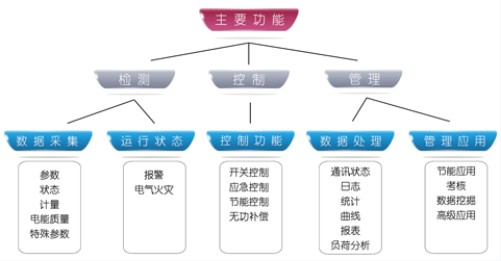

軟件一般和設備配套，采用專用軟件，如配電系統監控和能量管理軟件ERD6000，也可以采用通用監控軟件，又稱監控和數據采集軟件(SCADA)。對軟件要求是：具有良好人機界面，能夠滿足用戶。圖2為軟件系統功能框圖：
