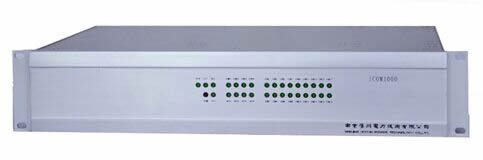

1 概述
通信管理裝置作為變電站、發電廠二次設備中的遠動工作站裝置、通信規約轉換（網關）裝置，是變電站、發電廠自動化系統的一個重要組成部分。用于遠動工作站時，它完成全站的微機保護、自動裝置、測控等智能電子裝置的數據集中管理和數據篩選，與調度或集控中心通信交互；用于通信規約轉換裝置時，它負責把不同通信接口（串口、CAN、以太網等）、不同通信規約的智能裝置接入，這些不同方式接入的設備數據經規約轉換，成為統一格式的數據，到達站控層以太網總線，從而為廠站主計算機系統、遠動工作站裝置的信息交互提供了統一的數據接口。通信管理裝置適用于規模較大、要求較高的廠站綜合自動化系統，也可同廠站自動化裝置配合，用于廠站無人值班改造。
1.1 功能簡介
通信管理裝置，可以實現各種微機保護、自動裝置的通信管理；實現各種測控裝置、智能電能表的通信管理；實現廠站智能輔助設備，如直流電源通信等的通信管理；實現與廠站主計算機系統的通信交互；以及實現與遠動調度、集控中心的數據篩選、處理、轉發等。支持多種通信接口（以太網、RS232、RS485、RS422、CAN等）和通信規約（如IEC60870-5-101、IEC60870-5-104、IEC60870-5-103、部頒CDT、HostZF、XT9702、SC1801、μ4F等）。通過GPS，自動接受對時和統一系統時間。各設備、裝置通信狀態檢查和監視、記錄。內部數據的再加工處理，邏輯生成，轉發信息的編輯、合成。通過網絡，遠程維護和監測。可配置雙機冗余工作方式，通信通道監視和自動切換。裝置本身具有自診斷和告警功能。

1.2 性能特點
多CPU結構，強大的處理能力，豐富的資源；
對外全面支持以網絡為主的各種通信方式；
內部各CPU模塊之間采用高速以太網總線，可靠、高效；
所有通信接口與高速CPU系統實現電氣隔離；
靈活多樣的通信配置；
每一通信接口都可靈活選擇各種通信協議；
功能強大的使用維護工具，細致的信息提示，多種維護和監測手段；
提供信息數據的邏輯合成；



2 技術參數

2.1 參考標準
l GB 191-2000 包裝儲運圖示標志
l GB/T 2423 電工電子產品環境試驗規程
l GB/T17626.2-2006 電磁兼容試驗和測量技術 靜電放電抗干擾試驗
l GB/T17626.3-2006 電磁兼容試驗和測量技術 射頻電磁場輻射抗擾度試驗
l GB/T17626.4-1998 電磁兼容試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
l GB/T17626.5-1998 電磁兼容試驗和測量技術 浪涌（沖擊）抗擾度試驗
l GB/T17626.6-1998 電磁兼容試驗和測量技術 射頻場感應的傳導騷擾抗擾度 試驗
l GB/T17626.8-2006 電磁兼容試驗和測量技術 工頻磁場的抗擾度試驗
l GB/T17626.9-1998 電磁兼容試驗和測量技術 脈沖磁場的抗擾度試驗
l GB/T17626.10-1998 電磁兼容試驗和測量技術 阻尼振蕩磁場的抗擾度試驗
l GB/T17626.11-1998 電磁兼容試驗和測量技術 電壓暫降短時中斷和電壓變化抗擾度試驗
l GB/T17626.12-1998 電磁兼容試驗和測量技術 振蕩波抗擾度試驗
l DL/T630-1997 交流采樣遠動終端技術條件
l DL/T 634.5101-2002 遠動設備及系統 第5部分 傳輸規約 第101 篇 基本遠動任務配套標準
l DL/T 719-2000 遠動設備及系統 第5部分 傳輸規約 第102 篇 電力系統電能累計量傳輸配套標準
l DL/T 667-1999 遠動設備及系統 第5部分 傳輸規約 第103 篇 繼電保護設備信息接口配套標準
l DL/T 634.5104-2002 遠動設備及系統 第5部分 傳輸規約 第104篇 采用標準傳輸協議子集的IEC 60870-5-101 網絡訪問
l GB/T 13729-2002 遠動終端設備
l GB/T 15532-1995 計算機軟件單元測試
l GB/T 2887-2000 電子計算機場地通用規范
l 電網與電廠自動化系統及調度數據網絡安全防護規定（2002 年5 月）
以上標準間出現不一致時，按水平較高的標準執行。

2.2 機械及環境參數
2.2.1 振動
裝置能承受IEC 60255-21-11988中的嚴酷等級為I級的振動耐久能力試驗和振動響應能力試驗。
2.2.2 沖擊
裝置能承受GB/T 14537-1993中的嚴酷等級為I級的沖擊耐久試驗和沖擊響應試驗。
2.2.3 碰撞
裝置能承受GB/T 14537-1993中4.3規定的嚴酷等級為I級的碰撞試驗。
2.2.4 環境條件
（1）工作環境溫度： -5℃ ― +40℃，24小時內平均溫度不超過35℃。貯存溫度：-25℃ ― +70℃，在極限值下不施加激勵量，裝置不出現不可逆的變化溫度恢復后，裝置應能正常工作。
（2） 相對濕度：最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度為25℃ 且表面無凝露最高溫度為+40℃時,平均最大相對濕度不超過50%。
（3）大氣壓力80kPa ― 110kPa，相對海拔高度2km以下。

2.3 電氣參數
2.3.1 以太網屏蔽雙絞線
單段通信距離100m，可通過適當手段進行延長。
通信速率10M/100M bit/s。
2.3.2 串行通信口
RS232、RS485等多種接口，通信速率 300 - 38400bit/s 可調。
完成與主站或其它串行設備通信。
2.3.3 功率損耗
在額定負載下裝置所消耗的功率交流不大于20VA，直流不大于20W。
2.3.4 絕緣電阻
（1） 在正常試驗大氣條件下，用500V兆歐表測量所有輸入電源線對機箱外殼的絕緣電阻均應大于20MΩ。
（2） 在濕熱條件溫度 +40℃ ±2℃，相對濕度 90% - 95%，大氣壓力 86kPa - 106kPa下，用500V兆歐表測量所有輸入電源線，對機箱外殼的絕緣電阻均應大于1.5MΩ。
2.3.5沖擊電壓
在正常試驗大氣條件下，裝置的交直流電源輸入回路承受（1.2/50）μs 的標準雷電波的短時電壓沖擊。開路試驗電壓取4kV，試驗后裝置無絕緣損壞。
2.3.6 耐濕熱性能
裝置能承受GB/T 13729-1992中4.7規定的濕熱試驗試驗，溫度+40℃± 2℃，相對濕度90% - 95%，試驗時間為48小時，用相應電壓等級的兆歐表測量絕緣電阻，不小于1.5MΩ，測量時間不小于5s。
2.3.7 高頻干擾
按GB/T 13729-1992中3.8的規定，在電源回路施加輸入頻率為1MHz的干擾信號，取共模2.5kV，串模1kV，裝置應能正常工作。
2.3.8 靜電放電干擾
裝置能承受GB/T 15153.1-1998表13中規定的嚴酷等級為4級，即接觸放電試驗電壓為8kV的靜電放電。
2.3.9 快速瞬變干擾
按GB/T 15153.1-1998表12中規定的嚴酷等級為4級，對裝置施加快速瞬變脈沖群，干擾電壓為4.0 kV(p)，裝置能正常工作。

2.4 技術指標
2.4.1 信息容量
遙測量： 4096 （可擴展）
遙信量： 8192 （可擴展）
電度量： 4096 （可擴展）
遙控量： 1024 （可擴展）
遙調量： 256 （可擴展）
遙信變位記錄： 1024 （可擴展）
事件順序記錄： 1024 （可擴展）
2.4.2 通信接口
裝置的各種通信插件可根據實際用途配置，單機裝置的接口數量范圍如下：
4個RS-232接口
2個RS-485接口
2個CANBus接口
2個10M/100M以太網接口
大系統可以雙機配置。
2.4.3 校時方式
裝置可接受多種方式授時。裝置對時精度≤1ms。
