六氟化硫（SF6）是一種應用于高壓電力設備極好的氣體電解質，它已廣泛用于斷電器、GIS、變電器，互感器、同軸電纜、、波導、X射線設備及電容器中。SF₆絕緣氣體不但具有高耐電強度，還有良好的理化特性，它是理想的絕緣和滅弧介質。

純凈的SF₆氣體是一種無色、無味、無毒和不燃的惰性氣體。溫度在180℃一下時它與電氣設備中材料的相容性和氮?dú)庀嗨啤＜僑F₆氣體在溫度升高到500℃時也不會分解；但與金屬材料共存時，則在200℃時就有可能發生微分解。電弧高溫會使SF₆氣體分解，此外火花放電和電暈也會使SF₆分解。SF₆最大的有點就是不含碳，因此不會分解出影響絕緣性能的碳粒子，且其大部分氣體分解物的絕緣性能與SF₆相當，所以不會使氣體絕緣性下降，但SF₆氣體分解物有毒，主要使SF₄和SF₂，以及少量的S₂、F₂、S、F等，此類分解產物中往往含有劇毒，即便使微量的，也會對人和動物造成危害。當使用以SF₆氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄露時，由于SF₆比空氣重，易于在地處聚集，它能置換空氣中的氧氣而引發窒息。所以使用SF₆的區域或參與SF₆設備的有關工作，必須按規程（BG/T8905-1996）執行。因此，研發GIS開關室SF₆氣體泄漏環境智能化監控系統應用于工業現場，已經變得 非常重要。

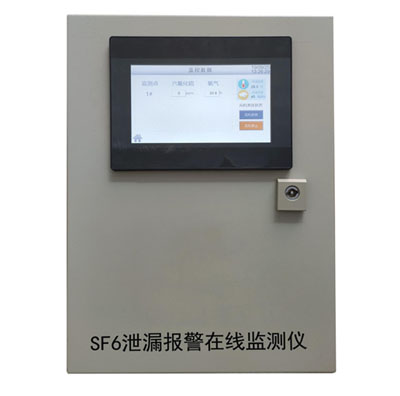

JLK-2004型SF開關室環境智能化監控系統正式為了滿足電力安全生產的這一需求應用而生的。整個系統由一臺主機、若干只氣體傳感器和溫濕傳溫度（具體數量根據實際使用開關室的開關數量和大小而定）組成：氣體傳感器安裝在SF₆開關的下方，用以在線實時檢測SF₆開關下方的氧氣濃度和SF₆氣體濃度；主機具有人體紅外探測、語音提示和語音報警等功能；主機通過RS-485總線輪詢、顯示各氣體傳感器的氧氣濃度數據和SF₆氣體含量情況，并在危險情況時給出語音報警信息以及控制風機工作；還可以通過RS-485總線實現與上為計算機的數據傳輸和信息交換，組成計算機對SF₆開關室環境在線自動檢測系統。

裝置特點

1、裝置顯示區域采用了大屏幕液晶顯示器，顯示文字清晰，并采用LED背光，比LED背光增加了發光亮度且延長了使用壽命。

2、裝置采用了嵌入式高性能微處理，軟硬件輔以多種補償措施，解決了傳感器的一致性及溫漂問題，從而保證了測量的精確度和穩定性。

3、系統主機具有人體紅外探測和語音報警提示功能，從而保證了人員進入的安全。

4、氣體探頭采用具有國際先進水平的界限電流式氧傳感器和新型SF₆氣體半導體傳感器作為核心敏感元件，并以高性能嵌入式微控制器和高性能放大器構成信號處理單元，具有精度高，穩定可靠和長壽命的顯著特點。

裝置功能

1、SF₆氣體濃度超標檢測

輪流顯示各氣體傳感器處的SF₆氣體含量情況，當SF₆氣體濃度超過800ppm 時，顯示含量超標。

2、氧氣濃度檢測

輪流顯示開關室內各氣體傳感器處的氧氣濃度值。

3、溫度、濕度顯示

系統可以檢測并顯示當前開關室內的溫度和濕度值

4、顯示風機上次啟動和停止的時間

工作人員可以根據該信息判斷在進入開關室前是否需要進行強制通風。

5、紅外探測功能

系統可以探測到想要進入開關室的工作人員，并且在風機沒有工作時進行語音提示通風，直到人員離開或者啟動風機為止。

6、強制通風

風機在停止?fàn)顟B(tài)時，按下強制按鈕，系統可以進行強制通風15分鐘。

7、絕氧報警

當氧氣濃度低于19.6%時，輸出觸電報警信號，并進行現場語音報警。

8、風機控制時間

當SF₆氣體含量超標（800ppm ）或氧氣濃度過低（≤19.6%）時，控制風機啟動通風，且每次通風時間至少為15分鐘。

9、定時通風

系統可以設定風機每天時啟動和停止的時間，以保證開關室每天至少通風一次。

10、語音功能

系統可以語音提示通風，并在通風結束后播報當前開關室內的氧氣濃度和SF₆氣體的含量狀況，以提醒工作人員是否可以安全進入開關室。

11、液晶顯示自動點/熄背照明燈

當有巡視人員接近時，系統自動點亮液晶背景照明燈，在人員離開后約40秒，液晶背靜照明燈自動熄滅。

技術參數

1 、額定工作電源：
交流Ac : 85V 一265V

直流DC : 110V 一340V

2 、額定功耗：主機石25VA 傳感器≤6VA

3 、控制風機容量：AC220V/15A（無源轉換）

報警觸點容量：AC220V / 5A 〔 無源轉換）

技術性能指標

1 、探頭檢測精度：氧氣濃度成≤±1 % F.S   SF₆ ≤±20 ％閥值

2 、探頭檢測量程：氧氣1.0 ％ ～25.0 %   SF₆ > 800ppm

3 、溫度顯示范圍：-55 ℃ ～+ 125 ℃
4 、濕度顯示范圍：10 % ～ 95 % RH
5 、探頭穩定性：氧氣±0.5 % F.S
6 、探頭重復性：氧氣±0 . 5 % F.S
7 、氧氣濃度報警點：19.6 %
8 、風機啟動濃度點：氧氣≤19.6 %  SF₆ ≥8OOppm
 9 、風機每次非定時啟動最少時間：15 分鐘
10 、通訊接口：RS-485 ( MODBUS 協議）



環境條件1、工作大氣條件：
溫度：-25 ℃～+ 50 ℃



濕度：≤93% RH或無凝露
大氣壓力：86Kpa ～ 106Kpa

環境條件：
（1）嚴酷等級Ⅰ級；
（2）環境中不得含有油、煙、塵等有酸性、堿性或其他腐蝕性及爆炸氣體；
（3）環境應具有防御雨、風、雪、沙等設施。

2 、貯存大氣條件：
溫度：-40℃ ～＋60℃
濕度：5%～98% RH或無凝露
大氣壓力：86Kpa ～106Kpa
